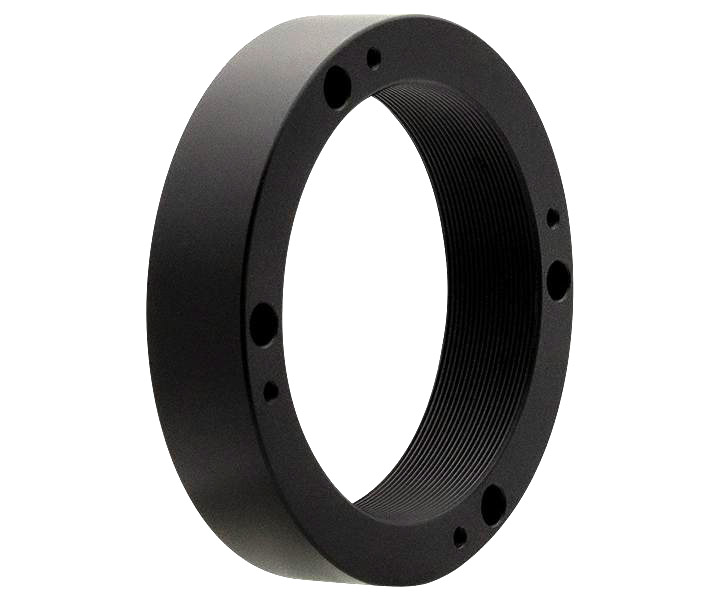

ZWO M54-ADAPTER FÖR KYLDA ASI-KAMEROR

Denna adapter, tillsammans med en 5 mm tiltadapter, ersätter ZWO´s filterhjul och ger i kombination med OAG-L offaxis-guider och en fullformats- eller APS-C astrokamera, ett backfokus på 55 mm. Då inget behov av ett filterhjul finns så är alltså denna adapter lösningen på problemet. Adaptern har en integrerad filtergänga för 2" monterade filter.

HUVUDSAKLIGA EGENSKAPER

• Solid konstruktion utan risk för flex

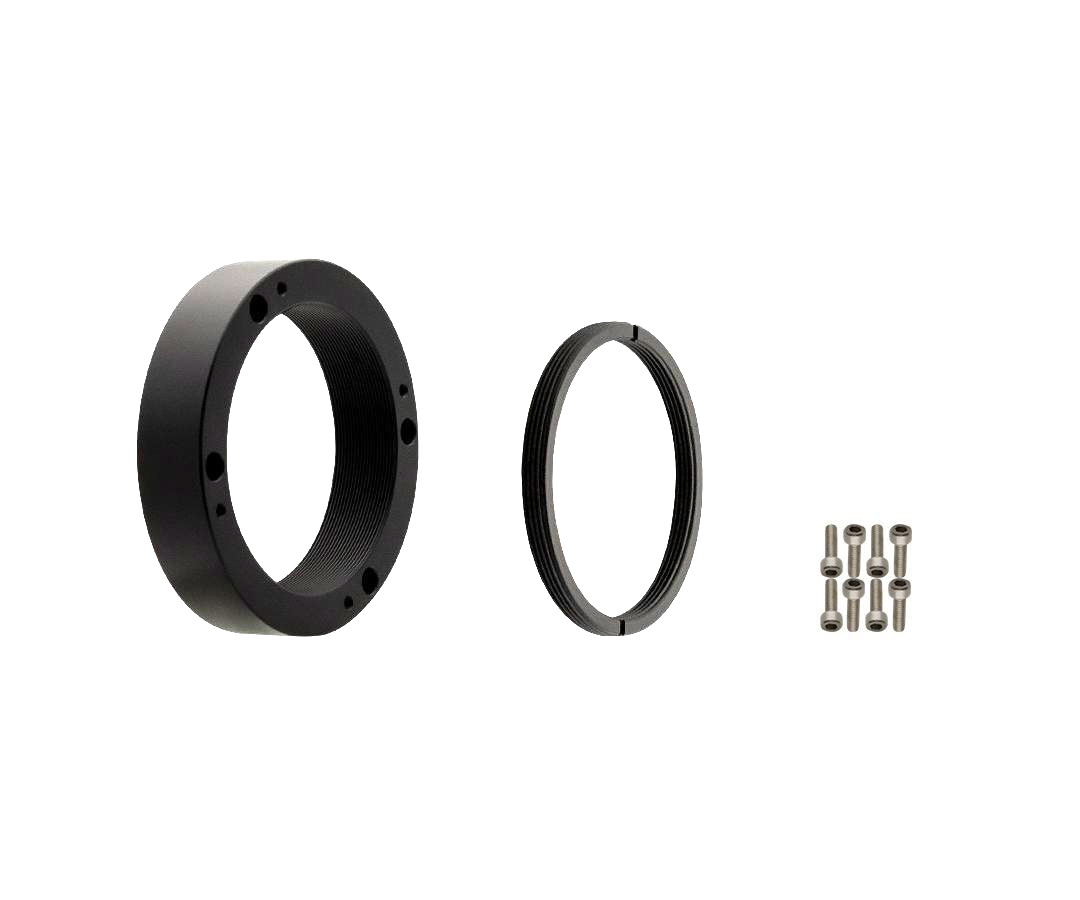

• Levereras med adapter för monterade 2" filter
• Kräver 5 mm tiltadapter och 17,5 mm OAG-L för att uppnå 55 mm backfokus med fullformats- och APS-C-kameror
• Kräver 5 mm tiltadapter, 17,5 mm OAG-L och 11 mm T2-adapter för att uppnå 55 mm backfokus med kameror med mindre sensorer än APS-C

MONTERINGSINSTRUKTIONER

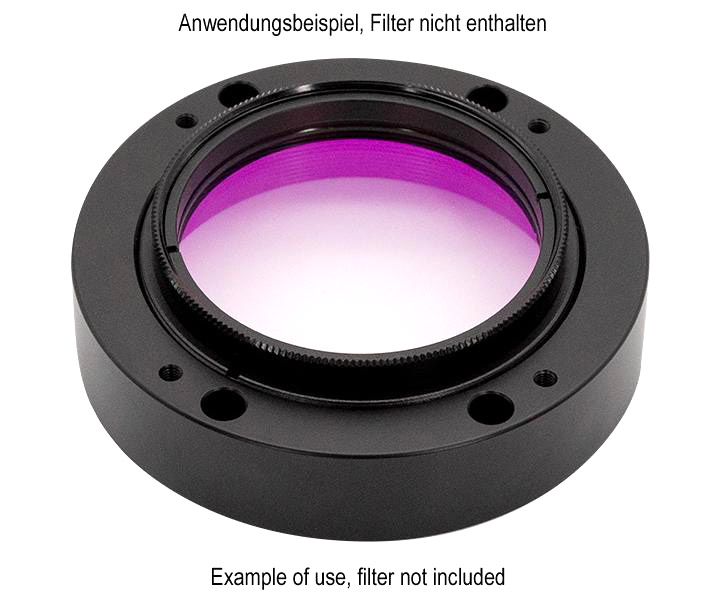

1. Anslut filtret i M54M-M48F-adaptern (valfritt)
2. Anslut därefter adapter- och filterenheten i M54-adaptern
3. Anslut adapterpaketet i din kamera, via de medföljande skruvarna
4. Demontera M48 tiltadapetern från OAG-L

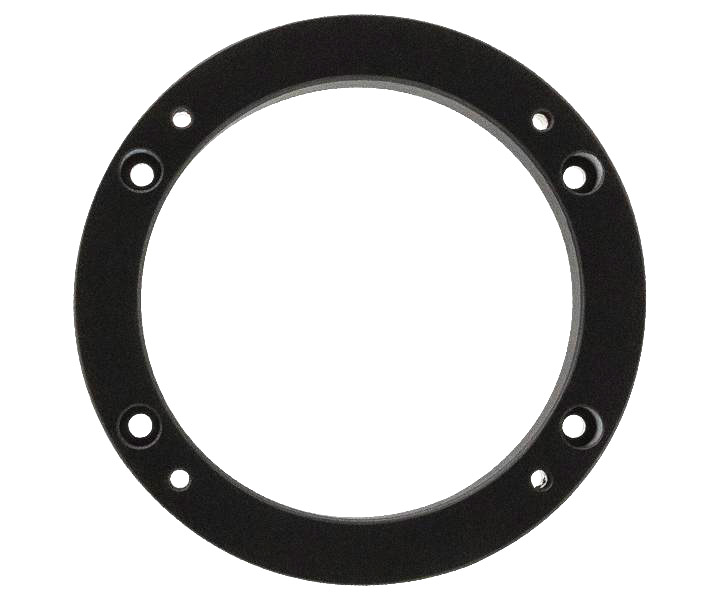

5. Rikta in hålens positioner i OAG-L mot de mindre hålen i adaptern och använd sedan de återstående fyra skruvarna för att ansluta OAG-L i M54-adaptern
6. Återanslut M48 tiltadaptern i OAG-L
7. Klart!

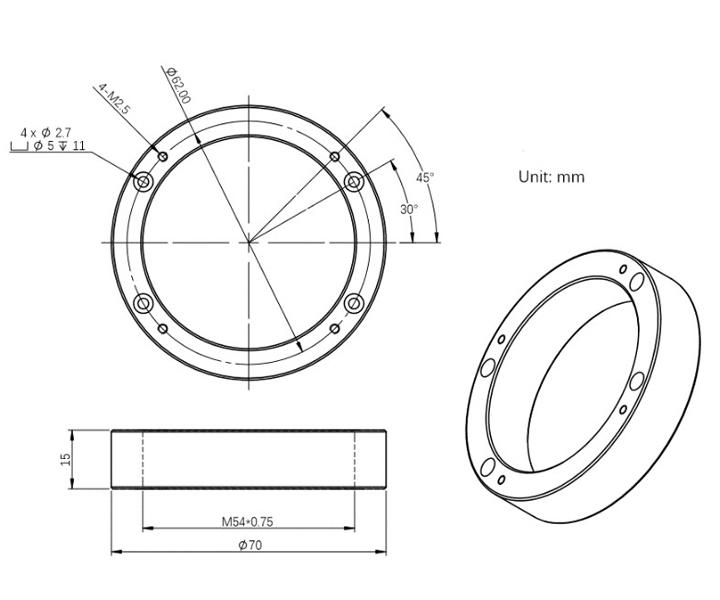

Specifikationer:

• Kompatibla kameror: ZWO´s kylda astrokameror
• Ersätter: ZWO´s filterhjul med 20 mm optisk bygglängd
• Kräver: 5 mm tiltadapter och 17,5 mm OAG-L
• Optisk bygglängd: 15 mm
• Ytterdiameter: 70 mm
• Honänga: M54×0,75
• Filter som kan användas med medföljande adapter: 2" monterade filter med max 7,5 mm höjd (exkl. gänga) med max 2,7 mm gänglängd.
