NIENNA LATITUDSKRUV FÖR EKVATORIELLA MONTERINGAR
De flesta ekvatoriella monteringar till teleskop använder en eller två skruvar för inställningen av latituden. Skruvarna fungerar okej i de flesta fall, men det finns några scenarion där man kan tänka sig att byta ut skruvarna, särskilt den längre av skruvarna.

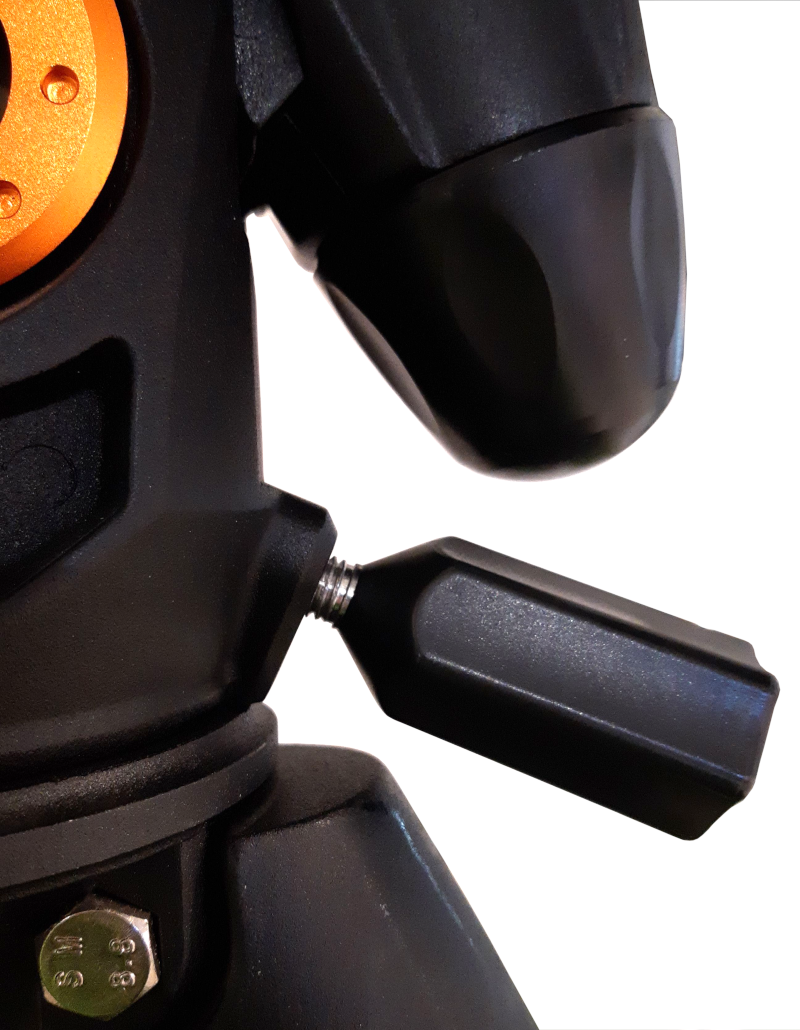

Originalskruven är klent byggd och svår att hantera och ger för liten kraft vid poljusteringen. Dessutom ger den sämre noggrannhet än Niennas latitudskruvar. Ett särskilt stort problem: Vid höga latituder över cirka 45-50 grader grader belastas mekanismen för latitudinställning starkt i denna typ av poljusteringsmekanism. Den långa skruven trycker på en klack inne i mekanismen. Ju högre latituden är desto mindre blir vinkeln mellan skruv och klack vilket resulterar i en stor böjningslast på skruven. Ibland böjs skruven helt och hållet, inte sällan på ett sådant vis att det inte går att använda den längre. Endast en dyr reparation kan då fixa problemet. Problemet blir ännu värre på grund av det billiga, mjuka stålet som används i många av dessa skruvar.
Niennas latitudskruvar löser alla dessa problem.
- Säkra betalningar
- Trygga köp
- Frågor? Kontakta oss gärna!
Astrotec - din vän under stjärnhimlen!
- TillverkareNienna Starworks
- VarumärkeNienna
Beskrivning
Art.nr: ANLS

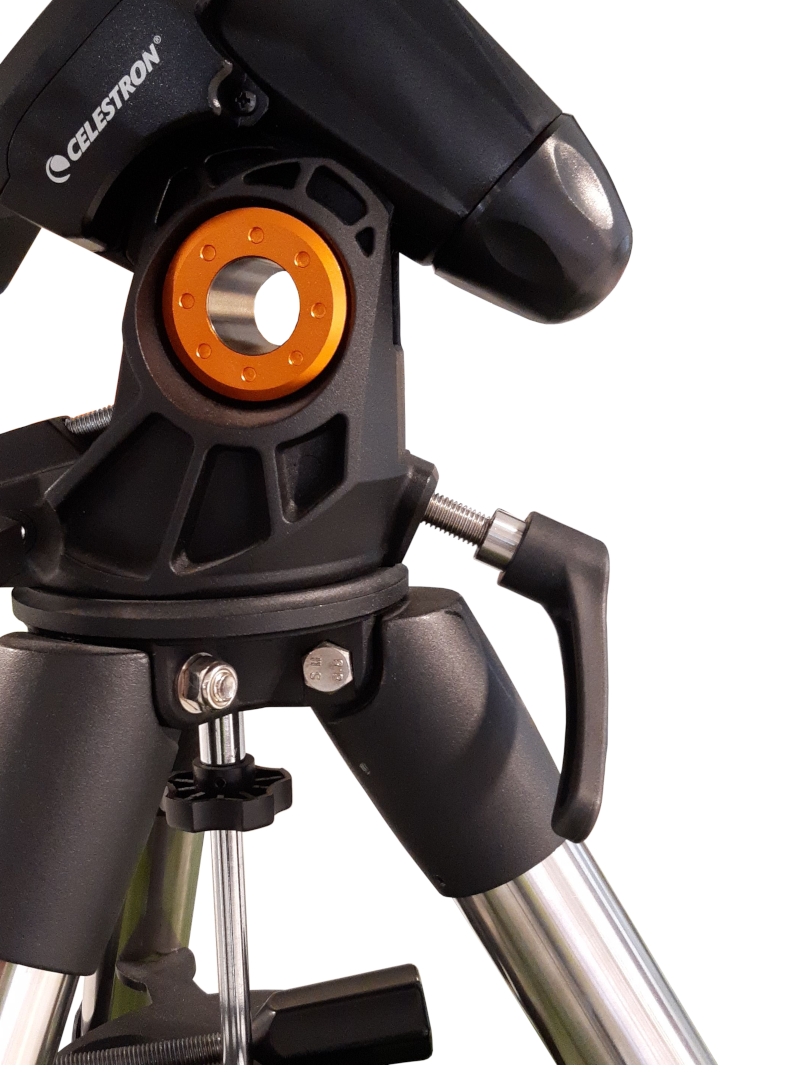

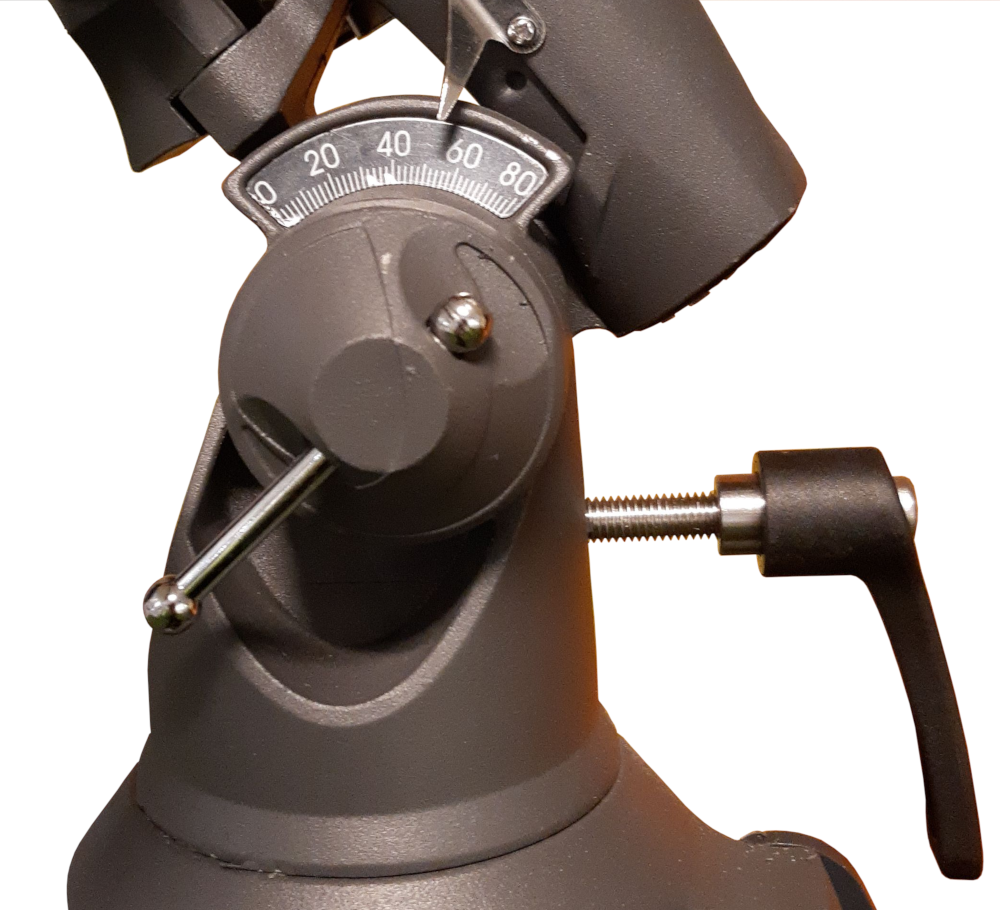

Niennas latitudskruvar har främst utvecklats för att ersätta skruvar som har böjts under belastningen, eller för att ersätta skruven innen den har skadats på det viset. Dessutom kommer du att kunna göra finare justeringar tack vare den stora spaken. Sist men inte minst ser skruvarna helt enkelt läckra ut tack vare rostfritt stål som material samt skruvarnas fina ytfinish.

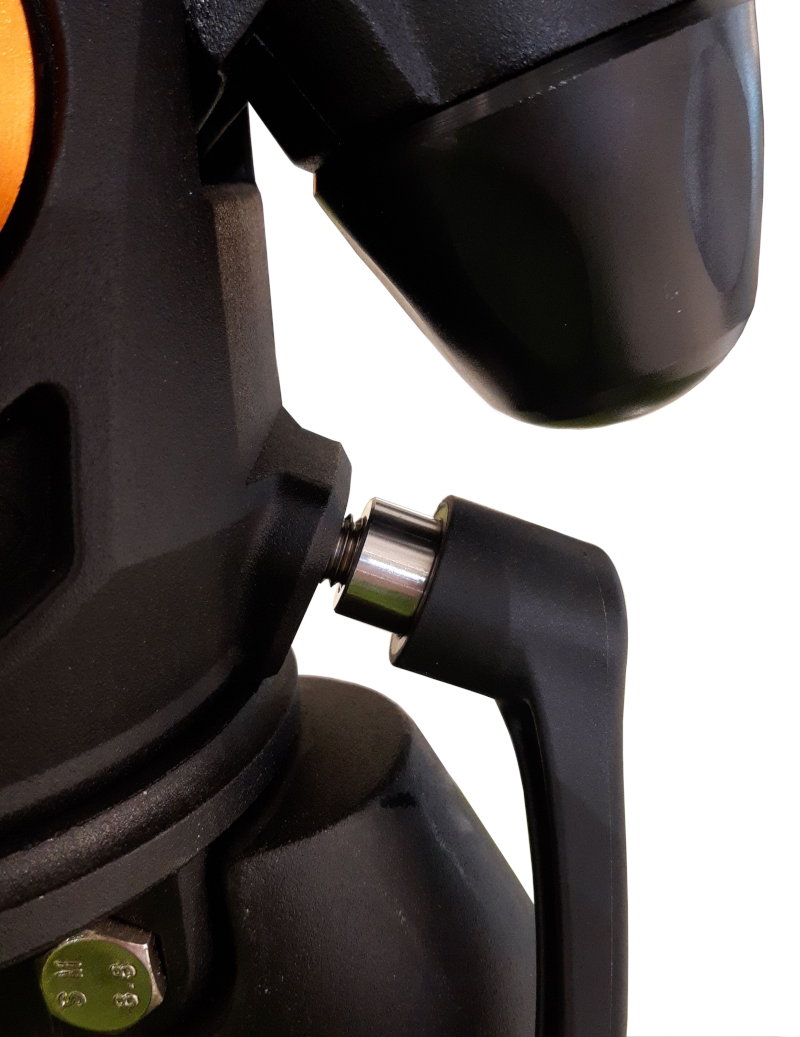

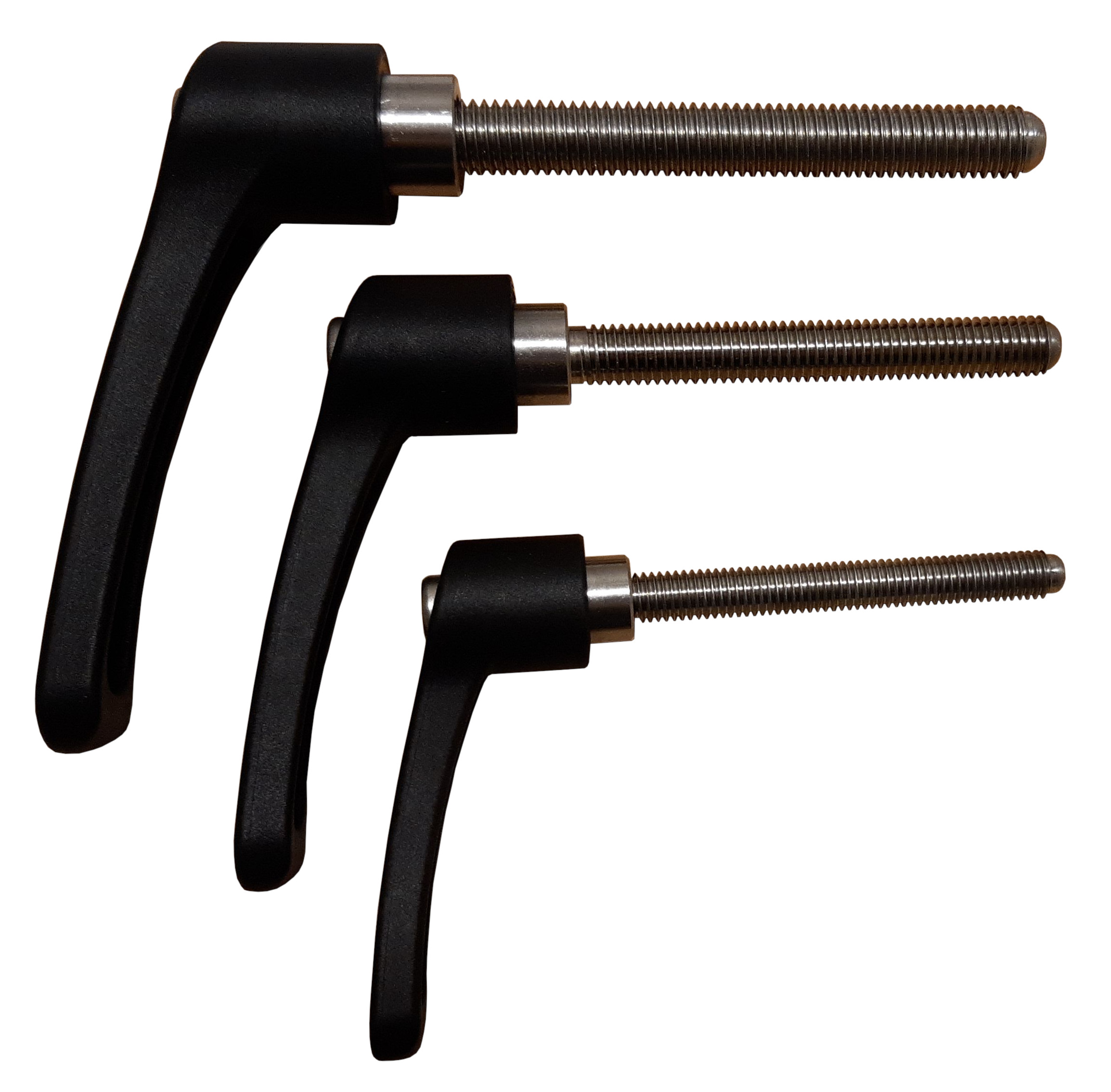

Varje skruv består av skruvtappen (den gängade delen), en stor spak och en fjädermekanism som möjliggör att frikoppla och rotera spaken. Skruvtappen samt fjädermekanismen är tillverkade i rostfritt stål som har en mycket högre hållfasthet än det mjuka stålet som används i många originalskruvar.
Spaken är tillverkad av glasfiberarmerat termoplast för att ge en behagligare känsla när du hanterar den ute i kylan.

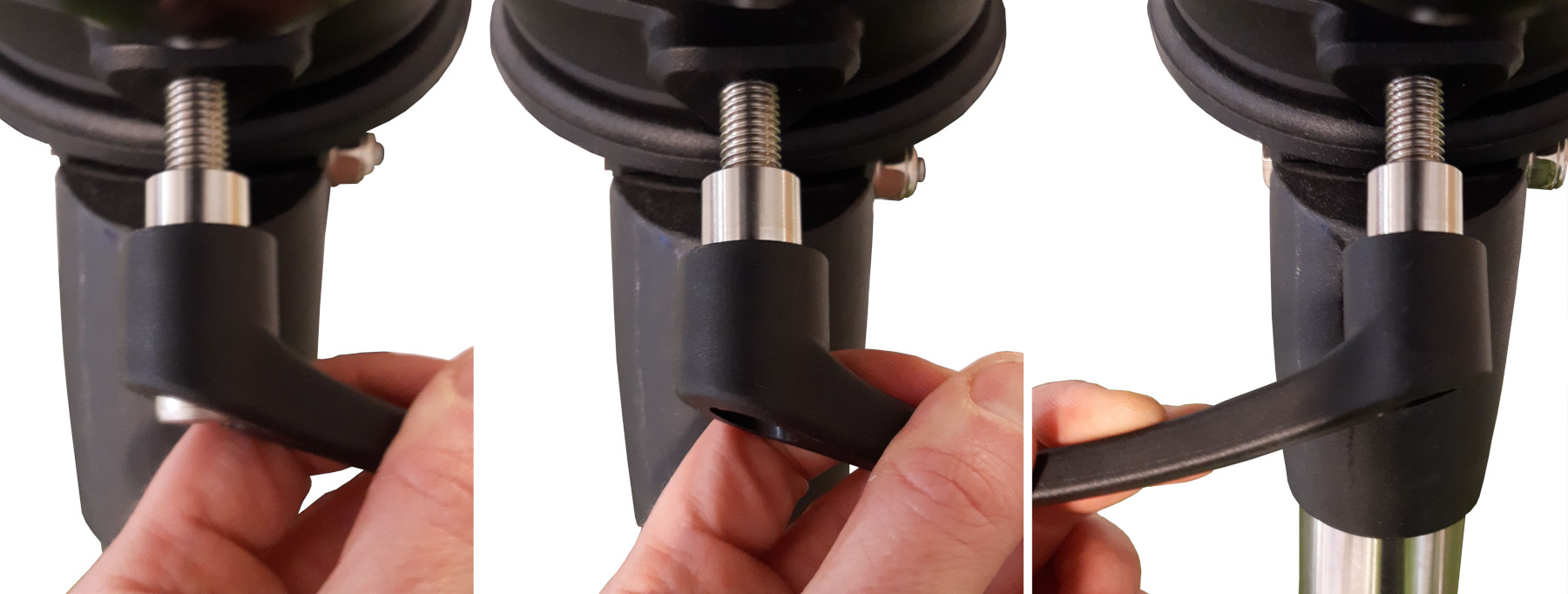

Fjädermekanismen kopplar spaken på skruvtappen genom att trycka den på en kuggkrans. Drar du i spaken frikopplas den och kan sedan roteras fritt tills du släpper den igen.
Det finns några få monteringar med icke-metriska skruvar, men det blir allt färre som använder dessa “freedom units” och vi tillhandahåller tyvärr inte några passande skruvar.
I följande listan kan du se gängorna som används i de vanligaste monteringarna. Som du ser finns ett antal monteringar med flera olika gängor. Dessa monteringarna har fått ändrade gängor i senare generationer.
Särskilt vid dessa ber vi dig därför att mäta dina befintliga skruvar innan du beställer en ny latitudskruv. I vår användarmanual hittar du ett bra tips om hur du kan mäta ytterdiametern även om du inte har skjutmått!
Vid högre latituder däremot blir längden relevant på två sätt:
Du kan pröva på din befintlig latitudskruv: Ställ in din latitud och mät längden på gängan som sticker ut ur monteringen. Skruva loss skruven och mät den totala längden på gängan. Längden du behöver är då totallängden minus längden som stack ut.
Ta 94 mm minus 12 mm så är den nödvändiga längden på gängan 82 mm. Med lite justeringsmarginal skulle det vara perfekt med en skruv med ungefär 84 mm längd.
Välj i så fall en ny latitudskruv som kommer så nära som möjligt dessa 84 mm, men som inte får vara kortare än 84 mm. Observera: skruvlängden är inte kritiskt vid lägre latituder som vi nämnde tidigare. Kommer du åt polsökaren utan att det blir trångt och finns det ingen risk att monteringens baksida slår i skruven kan du lika gärna välja en längre skruv.
Nienna har medvetet valt glasfiberarmerat termoplast för spaken. Nackdelen med metallspakar är att de är ytterst otrevliga att hantera i kylan. Nienna kan tillverka liknande latitudskruvar med metallspak om du skulle föredra detta och om du kan leva med nackdelen i kylan. Spakar i zinktryckgods ser nästan likadana ut och kostar samma som i termoplast. Spakarna i rostfritt stål är ljusare (det är blankt rostfritt stål) och kostar ca 75% mer än standardmodellen.
Användarmanual
Varje skruv består av skruvtappen (den gängade delen), en stor spak och en fjädermekanism som möjliggör att frikoppla och rotera spaken. Skruvtappen samt fjädermekanismen är tillverkade i rostfritt stål som har en mycket högre hållfasthet än det mjuka stålet som används i många originalskruvar.
Spaken är tillverkad av glasfiberarmerat termoplast för att ge en behagligare känsla när du hanterar den ute i kylan.
Fjädermekanismen kopplar spaken på skruvtappen genom att trycka den på en kuggkrans. Drar du i spaken frikopplas den och kan sedan roteras fritt tills du släpper den igen.
HITTA RÄTT YTTERDIAMETER
Nästan alla ekvatoriella monteringar använder metriska gängor på latitudskruvarna. De vanligaste storlekarna är M8, M10 och M12, med motsvarande diameter på 8 mm, 10 mm och 12 mm.Det finns några få monteringar med icke-metriska skruvar, men det blir allt färre som använder dessa “freedom units” och vi tillhandahåller tyvärr inte några passande skruvar.
I följande listan kan du se gängorna som används i de vanligaste monteringarna. Som du ser finns ett antal monteringar med flera olika gängor. Dessa monteringarna har fått ändrade gängor i senare generationer.
Särskilt vid dessa ber vi dig därför att mäta dina befintliga skruvar innan du beställer en ny latitudskruv. I vår användarmanual hittar du ett bra tips om hur du kan mäta ytterdiametern även om du inte har skjutmått!
Sky-Watcher
| EQ1 | M8 |
| EQ2 | M8 |
| EQ3 | M8 (äldre) eller M10 (nyare). Detta gäller både den omotoriserade monteringen och den datorstyrda Synscan Pro GoTo monteringen. |
| EQ5 | M8 (äldre) eller M10 (nyare). Detta gäller både den omotoriserade monteringen och den datorstyrda Synscan Pro GoTo monteringen. |
| HEQ5 | M10 |
| EQ6 | M10 |
| EQ6-R | M10 och M12 (den kortare skruven är M10, den längre är M12) |
Celestron
| Astromaster EQ | M8. Gäller för monteringarna i båda storlekar. |
| Omni (CG4) | M8 |
| Advanced GT (CG5) | M8 |
| Advanced VX | M12 |
Meade
| Polaris EQ | M8. Gäller för monteringarna i båda storlekar. |
| LXD75 | M8 |
Hitta rätt längd
Om du ska använda monteringen vid lägre latituder är inte skruvlängden särskilt avgörande. Det värsta som kan hända är att skruven sticker ut något mer än vad som behövs.Vid högre latituder däremot blir längden relevant på två sätt:
- Om gängan är för kort kan skruven bottna innan monteringen har nått den korrekta latituden
- Om gängan är för lång kan skruven sticka ut för mycket och blockera polsökaren. Det kan till och med vara så att skruven blockerar monteringen så att den inte går att ställa in på högre latituder
Du kan pröva på din befintlig latitudskruv: Ställ in din latitud och mät längden på gängan som sticker ut ur monteringen. Skruva loss skruven och mät den totala längden på gängan. Längden du behöver är då totallängden minus längden som stack ut.
Exempel:
Låt oss säga att du har ställt in din latitud och mäter med hjälp av en linjal att det är 12 mm av gängan som sticker ut ur monteringen. Nu skruvar du loss skruven ur monteringen och mäter att gängan är 94 mm i längd.Ta 94 mm minus 12 mm så är den nödvändiga längden på gängan 82 mm. Med lite justeringsmarginal skulle det vara perfekt med en skruv med ungefär 84 mm längd.
Välj i så fall en ny latitudskruv som kommer så nära som möjligt dessa 84 mm, men som inte får vara kortare än 84 mm. Observera: skruvlängden är inte kritiskt vid lägre latituder som vi nämnde tidigare. Kommer du åt polsökaren utan att det blir trångt och finns det ingen risk att monteringens baksida slår i skruven kan du lika gärna välja en längre skruv.
Leveransen omfattar
Det ingår en (1) skruv i leveransen eftersom det brukar vara tillräckligt att byta ut bara den längre av latitudskruvarna på monteringen.Anmärkningar
Nienna har valt storleken och formen av spaken så att den erbjuder en bra kompromiss mellan bra grepp för finjustering, styrka och tillräckligt kompakta dimensioner. Vi vet att det finns situationer där en mindre spak hade passat bättre - exempelvis med EQ3 monteringen vid höga latituder. Därför finns några scenarion där vi rekommenderar att du inte använder en av Niennas latitudskruvarna.Nienna har medvetet valt glasfiberarmerat termoplast för spaken. Nackdelen med metallspakar är att de är ytterst otrevliga att hantera i kylan. Nienna kan tillverka liknande latitudskruvar med metallspak om du skulle föredra detta och om du kan leva med nackdelen i kylan. Spakar i zinktryckgods ser nästan likadana ut och kostar samma som i termoplast. Spakarna i rostfritt stål är ljusare (det är blankt rostfritt stål) och kostar ca 75% mer än standardmodellen.
